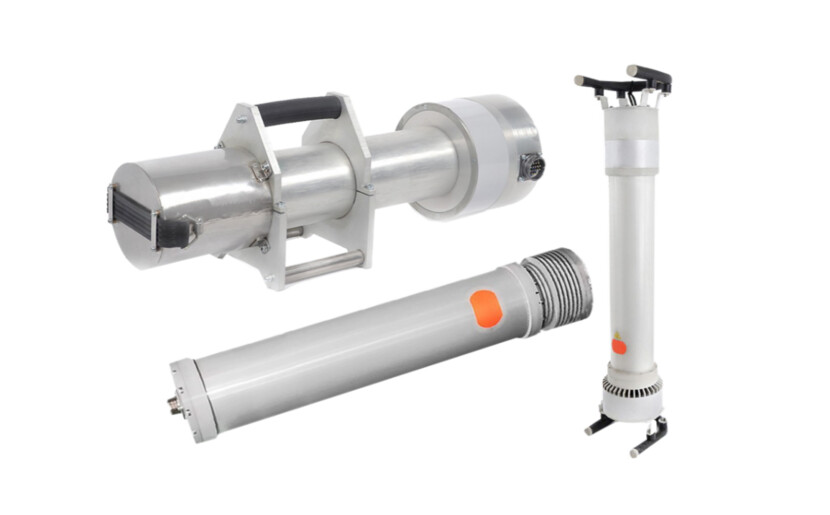

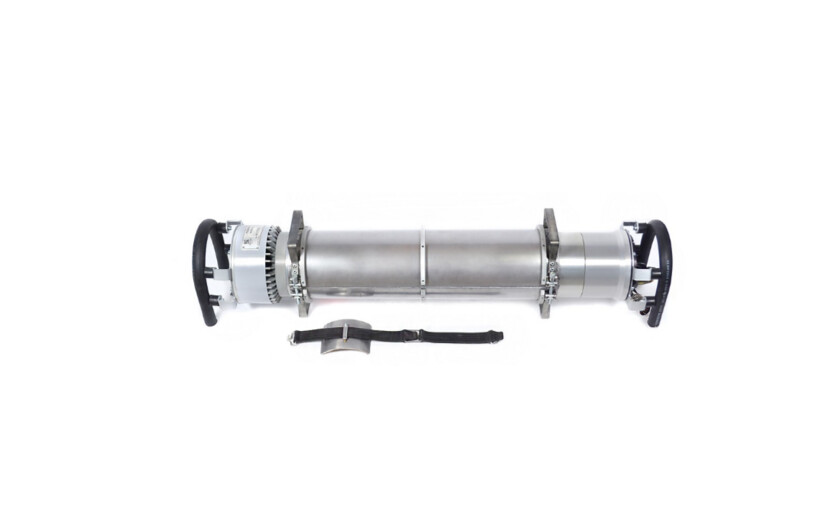

Ремонт рентгеновских аппаратов РПД

«Перегрев моноблока» и «Перегрев анода». Ошибки возникают при интенсивной эксплуатации рентгеновского аппарата РПД в условиях высокой температуры окружающей среды или при долгой экспозиции.

Аппарат необходимо оставить включенным, т. е. при работающем вентиляторе, на 5-10 минут.

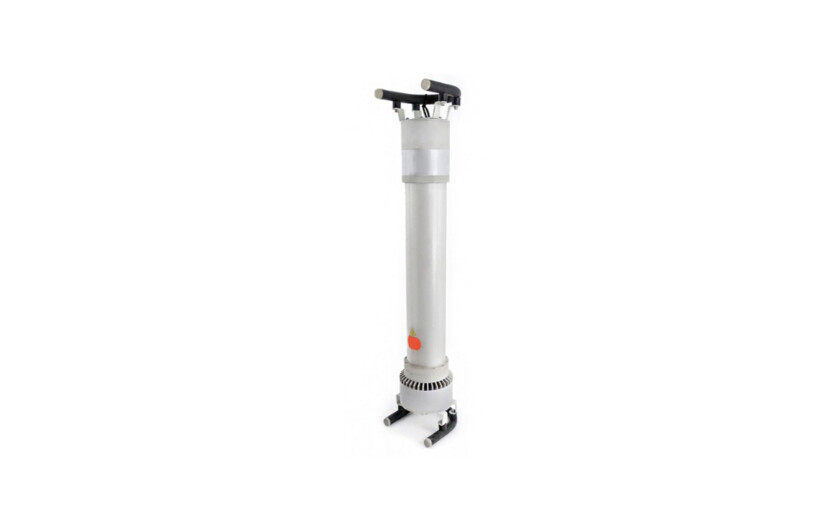

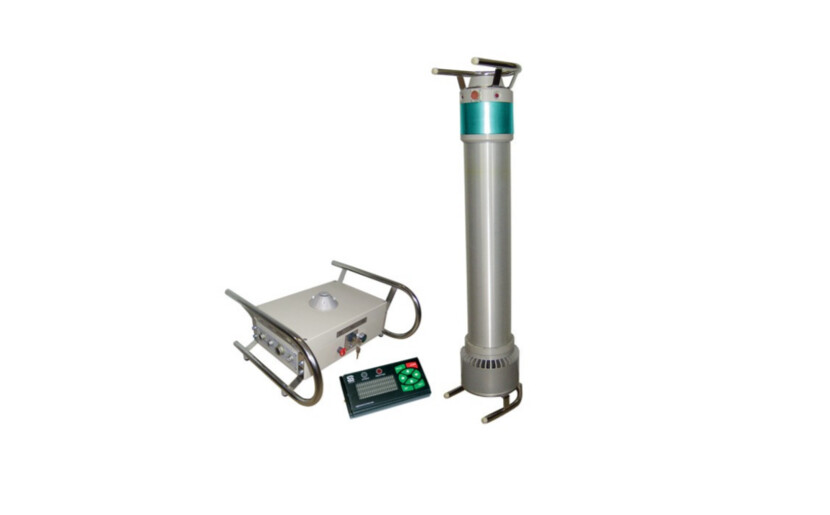

Для профилактики перегрева моноблоков РПД-250 С и РПД-250 СН нужно устанавливать их вертикально, радиатором вверх. Нужно помнить, что такое положение может увеличить время экспозиции.

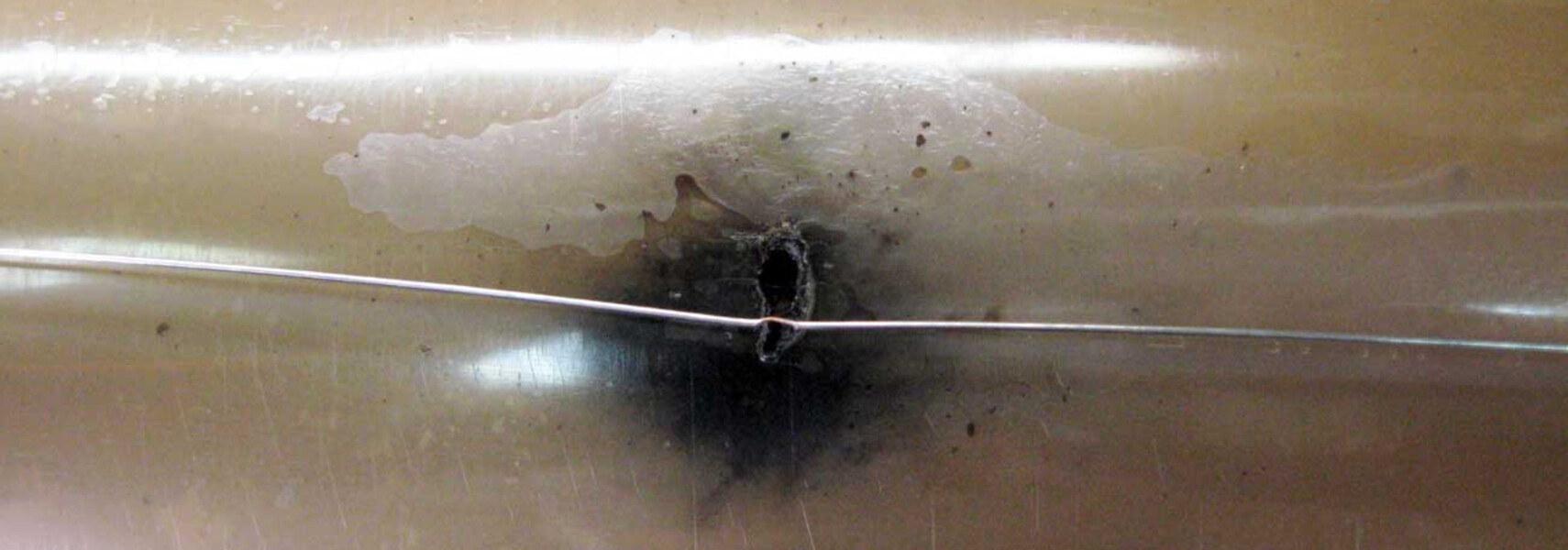

«ПРОБОЙ». После третьего пробоя за экспозицию. Обычно этот тип отказа появляется при недостаточной предварительной тренировке рентгеновской трубки.

Важно проводить как постоянные тренировки, так и тренировки в случае появления признаков пробоя.

Блок питания и управления содержит программы для выполнения длинной или короткой тренировок в автоматическом режиме, которые активируются специальными кодами из документации к аппаратам.

Err 001 - Выключен замок безопасности
Данная ошибка возникает если не повернут замок блокировки, для устранения ошибки просто поверните ключ в положение работа. Иногда замок блокировки выходит из строя. Если у вас нет возможность оперативно заменить замок блокировки, попробуйте немного пошевелить ключ в замке. Возможно, удастся найти положение, в котором замок сработает.

Err 002 - Разомкнут концевой выключатель внешней блокировки
Рентгеновские аппараты данной модели могут поставляться с лампой вспышкой, но могут и без неё. Если аппарат не укомплектован лампой вспышкой, то к соответствующему разъему должна подключаться заглушка. Если ни лампа, ни заглушка не подключены то будет возникать ошибка 002.

Err 003 - Нажата кнопка "АВАР. СТОП"
Проверьте кнопку аварийной остановки. Если кнопка не нажата, а ошибка всё равно появляется, попробуйте нажать и отжать кнопку, пошевелить её. Возможно, вы найдете положение кнопки, в котором ошибка пропадет. Однако это временное решение, требуется замена кнопки аварийной остановки.
Err 004 - Перегрузка анодного инвертора

Данная ошибка может возникнуть если неисправны силовая часть анодного инвертора, или высоковольтная часть моноблока. Необходим ремонт рентгеновского аппарата в сервисном центре.

Err 005 - Перегрузка накального инвертора
Данная ошибка может возникнуть если неисправна силовая часть катодного инвертора. Необходим ремонт рентгеновского аппарата в сервисном центре.

Err 006 - Перегрузка анодного источника питания
Данная ошибка возникает в следующих случаях:
1. неисправна силовая часть анодного источника питания (в ПДУ);
2. поврежден соединительный кабель БПУ-Моноблок;
3. неисправен анодный инвертор (в моноблоке).

Err 007 - Перегрузка накального ист. питания
Данная ошибка возникает в следующих случаях:
1. неисправна силовая часть накального источника питания (в ПДУ);
2. поврежден соединительный кабель БПУ-Моноблок;
3. неисправен катодный инвертор (в моноблоке).

Err 014 - Общая блокировка
Неисправность блока питания и управления (БПУ)

Err 015 - Напряжение сети ниже нормы
Необходимо проверить напряжение питающей сети, плату варисторов, корректор коэффициента мощности.

Err 016 - Отказ корректора мощности
Неисправен корректор коэффициента мощности. Необходим ремонт рентгеновского аппарата в сервисном центре.

Err 017 - Перегрев БПУ
Блок питания и управления (БПУ) перегрелся. Прервите работу, дайте аппарату остыть. Если ошибка не пропадает необходим ремонт в сервисном центре.

Err 018 - Отказ сигнальной лампы "РЕНТГЕН"
Лампа не исправна, для продолжения работы подключите к разъему лампы заглушку, идущую в комплекте с рентгеновским аппаратом.

Err 019 - Перегрев радиатора электроники моноблока
Моноблок перегрелся. Прервите работу, дайте аппарату остыть.

Err 020 - Перегрев анода рентгеновской трубки
Моноблок перегрелся. Прервите работу, дайте аппарату остыть. Если ошибка не исчезает, необходима замена термореле в условиях сервисного центра.

Err 021 - Перегрев масла моноблока
Моноблок перегрелся. Прервите работу, дайте аппарату остыть. Если ошибка не исчезает, необходима замена термореле в условиях сервисного центра.

Err 022 - Нет напряжения на выходе анодного инвертора
Неисправен анодный инвертор моноблока.

Err 023 - Нет напряжения на выходе накального инвертора
Неисправен накальный инвертор моноблока.

Err 024 - Ошибка анодного напряжения 1 ступени
Неисправность анодного источника, необходим ремонт в условиях сервиса.

Err 025 - Ошибка анодного напряжения 2 ступени
Неисправность анодного источника, необходим ремонт в условиях сервиса.

Err 026 - Ошибка анодного тока 2 ступени
Неисправность анодного источника, необходим ремонт в условиях сервиса.

Err 027 - Ошибка анодного напряжения экспозиции
Неисправность анодного источника, необходим ремонт в условиях сервиса.

Err 028 - Ошибка анодного тока экспозиции
Неисправность анодного источника, необходим ремонт в условиях сервиса.

Err 029 - Нет обмена данными с анодным источником питания
Неисправна плата управления анодным источником питания.

Err 030 - Нет обмена данными с накальным источником питания
Неисправна плата управления накальным источником питания

Err 031 - Нет обмена данными с моноблоком
Возможно, неисправен соединительный кабель БПУ - Моноблок или CAN трансивер в моноблоке или БПУ.

Err 032 - Отключение ПДУ во время экспозиции
Проверьте соединительный кабель, чаще всего кабель портится рядом с разъемами.

Err 033 - Отключение радиоканала во время экспозиции
Возможно, вы отошли слишком далеко.

При включении кнопки «СЕТЬ» не загорается подсветка кнопки.
Неисправен кабель сетевого - Проверить кабель и при необходимости заменить
Перегорел предохранитель БПУ(10А) - Заменить предохранитель. Предохранители расположены внутри БПУ.
Или неисправен БПУ, необходим ремонт в сервисе.

При включении кнопки «СЕТЬ» подсветка кнопки загорается, светодиод «ПРОГРЕВ» светится красным цветом, аппарат не работает.
Температура воздуха внутри БПУ ниже минус 10° С. - При одетом на БПУ утепляющем кожухе время прогрева до готовности к работе 5-10 минут.
Если ошибка не пропадает, нужен ремонт БПУ.

При включении кнопки «СЕТЬ» на ПДУ сообщение «ЗАМОК ОТКЛ»
Ключ в замке безопасности не переведен в состояние «ВКЛ.» - Поверните ключ в замке в состояние «ВКЛ»

При включении кнопки «СЕТЬ» на ПДУ сообщение «АВАРИЙНЫЙ СТОП»
Кнопка «АВАРИЙНЫЙ СТОП» - заблокирована - Поверните кнопку по
стрелкам и разблокируйте ее.

При включении кнопки «СЕТЬ» на ПДУ сообщение «ОТКАЗ ЛАМПЫ»
Не подключена сигнальная лампа - Подключите сигнальную лампу к соответствующему разъему внутри БПУ.

Экспозиция прерывается, на ПДУ сообщение «ПРОБОЙ» ИЛИ Экспозиция прерывается, на ПДУ сообщение ОШИБКА Ia» или «ОШИБКА Ua»
Пробой рентгеновской трубки – Провести тренировку рентгеновской трубки. При частом повторении неисправности - обратиться в сервисный центр.

При включении кнопки «СЕТЬ» на ПДУ сообщение «ПЕРЕГРЕВ МОНОБЛОКА» или «ПЕРЕГРЕВ АНОДА»
Не подключен блок излучателя - Подключите МОНОБЛОК к соответствующему разъему БПУ
Неисправность питания кабеля моноблока - Проверить кабель питания моноблока

Экран ПДУ не светится, на нажатие кнопок ПДУ не реагирует ИЛИ на ПДУ появляется сообщение: «СВЯЗЬ?» На нажатие кнопок ПДУ не реагирует.
Неисправен кабель, соединяющий, ПДУ и БПУ - Неисправность возникает при неаккуратном обращении с разъемом кабеля со стороны ПДУ. Проверить кабель, при нарушении контакта - отремонтировать.

Во время экспозиции или после ее окончания, на ПДУ сообщение «ПЕРЕГРЕВ МОНОБЛОКА» или «ПЕРЕГРЕВ АНОДА»
Перегрев моноблока, сработало термореле на моноблоке - Дайте моноблоку остыть, при включенном блоке управления, до рабочей температуры. Если аппарат использовался в положении радиатором вниз, рекомендуется перевернуть аппарат для принудительной конвекции масла. При частых перегревах проверьте исправность вентилятора на моноблоке. улучшите охлаждение моноблока или измените режим его работы.

Экспозиция прерывается, на ПДУ сообщение «ПЕРЕГРЕВ БПУ»
Перегрев блока управления, сработало термореле в блоке управления - Дайте блоку управления остыть, улучшите его охлаждение (снимите утепляющий кожух) или измените режим его работы.
