Ремонт оборудования рентгеновского контроля

Типовые неисправности рентгеновских трубок происходят по четырем основным причинам: естественный износ, производственные дефекты, неправильно выбранные режимы работы аппарата, ненадлежащая работа с оборудованием.

Чтобы продлить срок службы аппарата после длительных перерывов в работе, необходимо проводить тренировки рентгеновской трубки.

Кроме тренировок, аппаратам требуются перерывы в работе в соответствии с их инструкцией по эксплуатации. Отсутствие перерывов может привести к ухудшению качества снимков, а также перегреву и выходу из строя рентгеновских аппаратов.

Тренировка рентгеновской трубки

При долгом отсутствии рабочей нагрузки на рентгенаппарат постоянного потенциала внутри трубки скапливаются газовые примеси. Эти газы снижают электрическую прочность трубки. Тренировка запускает процесс поглощения остаточных газов и таким образом предотвращает пробой трубки. Обычно тренировка проводится в начале смены и в особых случаях: при перегреве, переохлаждении рентгенаппарата или при возникновении других ошибок. Почти у всех аппаратов постоянного потенциала есть автоматическая, встроенная тренировка трубки, а у импульсных аппаратов её нет вследствие конструкции, поэтому её необходимо проводить вручную.

Если тренировкой трубки пренебрегать, это приведет не только к ускоренному естественному износу анода, но с большой вероятностью и к выходу из строя высоковольтных цепей питания. В таком случае для полного восстановления рентгеновского аппарата будет необходимо не только заменить трубку, но и провести диагностику и ремонт высоковольтного блока.

Устранение пробоя изоляции

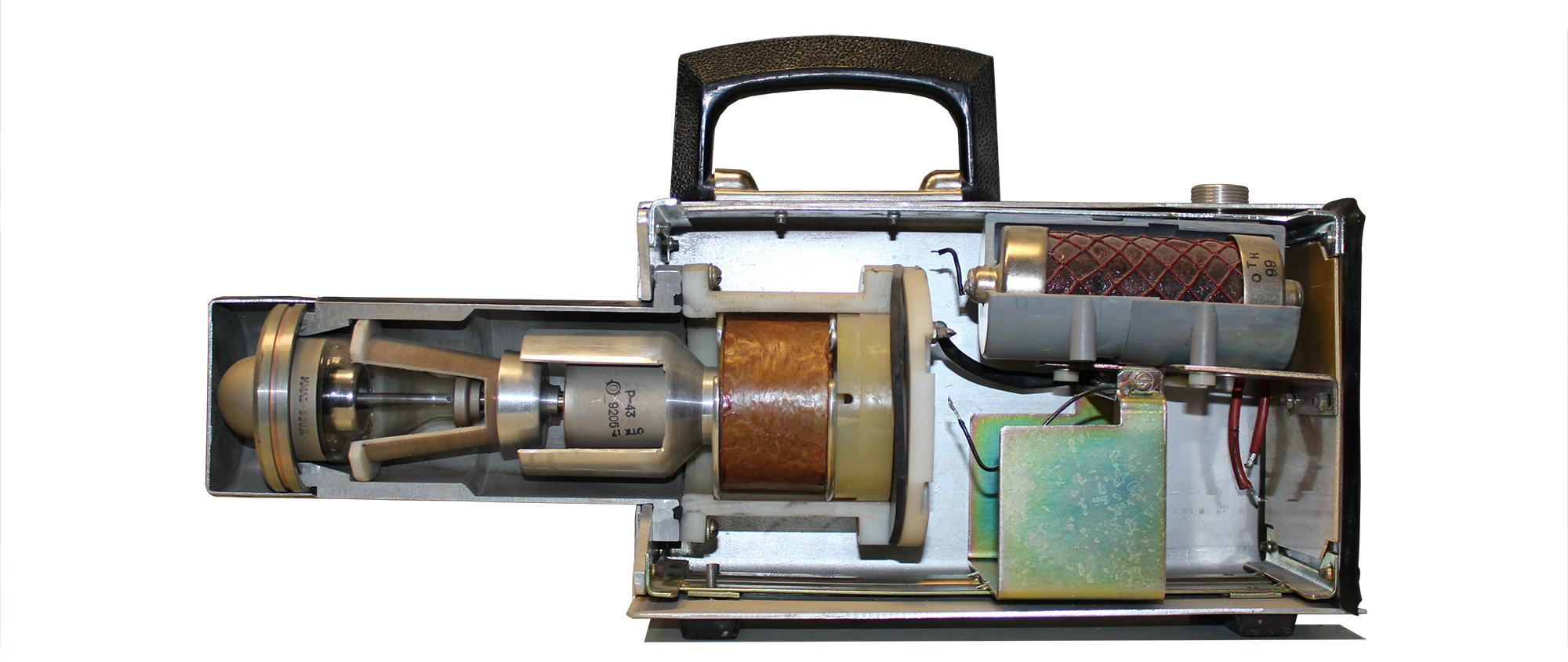

В качестве диэлектриков в высоковольтных блоках используется трансформаторное масло с противоокислительной присадкой или элегаз. Большинство полупериодных аппаратов наполняются элегазом. Но есть и маслонаполненные аппараты, к примеру, серия РАП. Большинство импульсных аппаратов маслонаполненные, за исключением некоторых аппаратов серии «Арион».

Часто пробой высоковольтной изоляции возникает вследствие образования газов в герметичном корпусе аппарата. Мы проводим вакуумно-термическую осушку масла и наполнение высоковольтных блоков диэлектриками, чтобы полностью исключить присутствие воздуха и паров воды в среде изолятора.

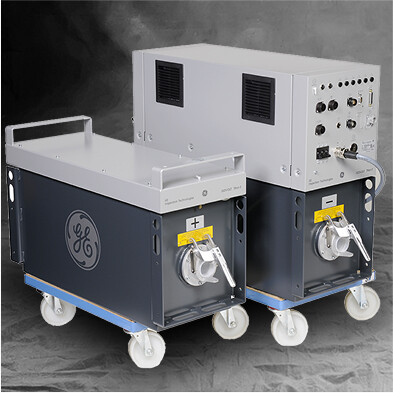

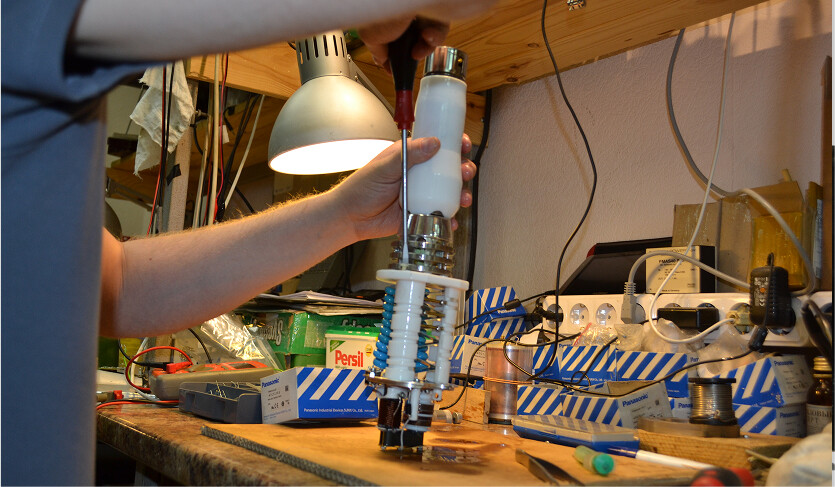

Ремонт высоковольтных цепей

Блок питания рентгеновского аппарата выполняет три основных функции: обеспечение питанием рентгеновской трубки, переключение режимов работы, защита от перегрузки. Вследствие такой высокой нагрузки выход из строя высоковольтных цепей - один из самых частых дефектов.

На нашем складе всегда в наличии компоненты под замену высоковольтных цепей.

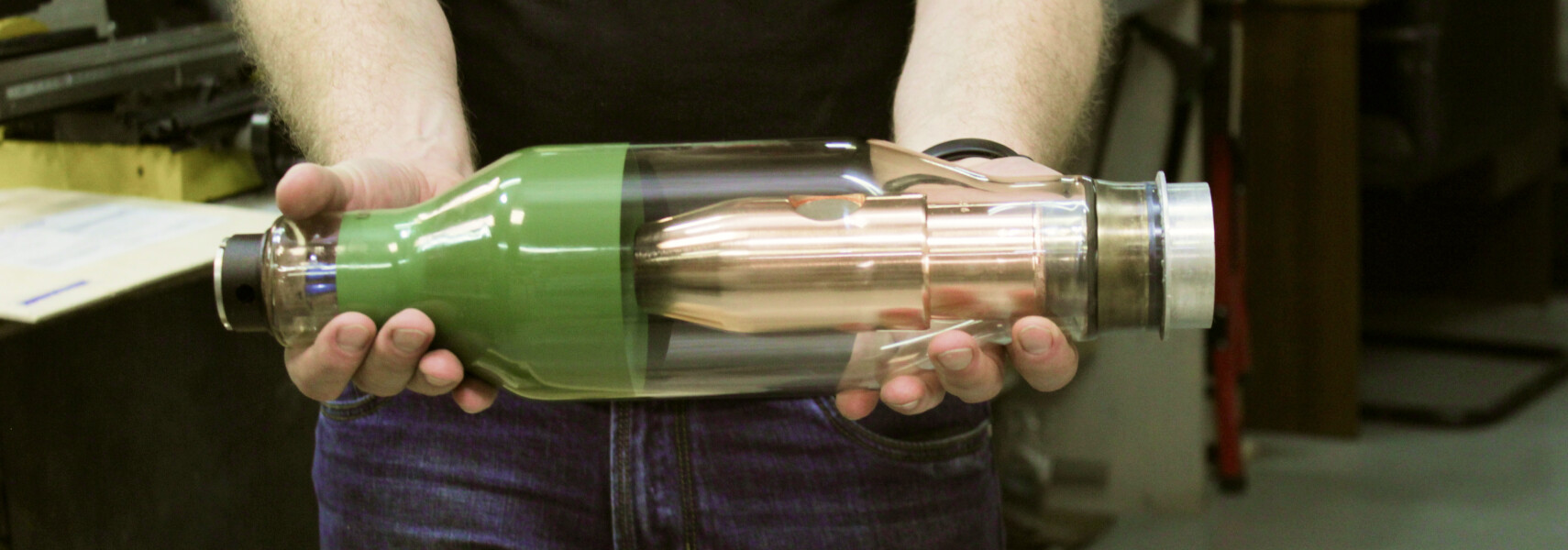

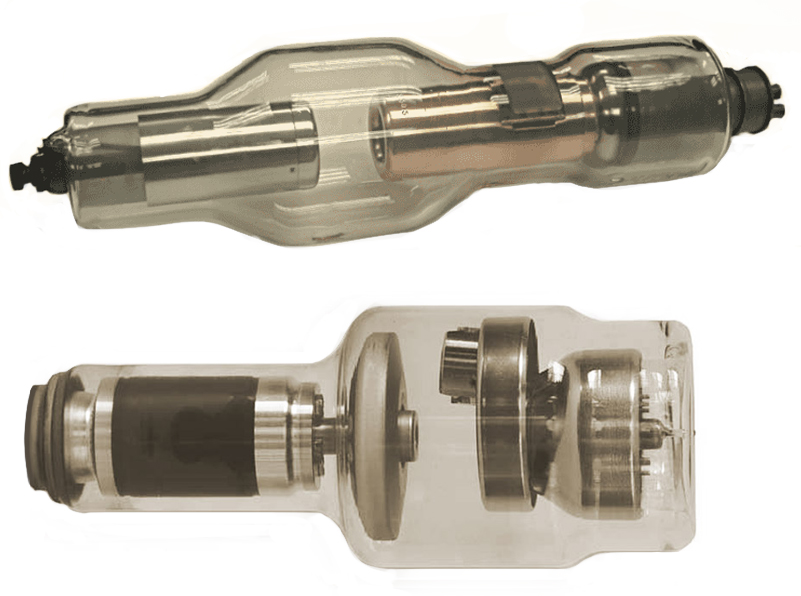

Замена рентгентрубки

Ресурс трубки ограничен в первую очередь износом анода из-за того, что при генерации рентгеновского излучения большая часть - около 99% - энергии трансформируется в тепло. Это ведет к неизбежному разрушению анода. Износ анода увеличивает диаметр фокусного пятна, что снижает резкость изображения на рентгеновских снимках.

Также трубка подвергается пробоям, например, из-за пренебрежения тренировками, нарушения параметров питания, механических повреждений при ударах и падениях. У рентгеновских аппаратов постоянного действия может происходить потеря накала катода.

Рентгеновская трубка с дефектами подлежит замене на новую трубку.
