Ремонт дефектоскопа ВД-90НП
«ВД-90НП»
Проводим ремонт и диагностику вихретокового дефектоскопа ВД-90НП.

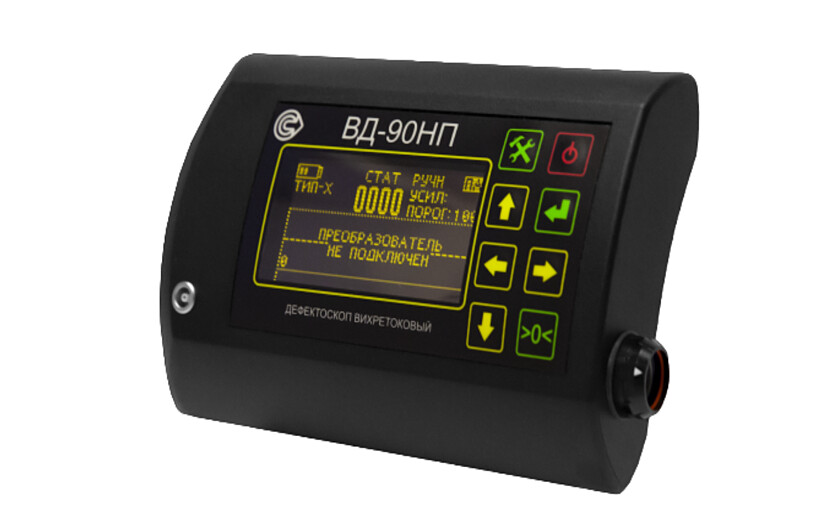

Вихретоковый дефектоскоп ВД-90НП — предназначен для обнаружения поверхностных и подповерхностных дефектов в деталях и конструкциях из ферромагнитных и немагнитных материалов и сплавов.
Особенности ВД-90НП:
- компактный прибор, приспособленный для работ как в заводских, так и в полевых условиях, в том числе в трудных климатических условиях
- контроль деталей с шероховатостью поверхности до Rz320
- выявление дефектов (трещин) глубиной от 0,1 мм
- возможный угол отклонения преобразователя от нормали к рабочей поверхности до 60º
- диапазон рабочей частоты от 1кГц до 2МГц
- максимальный рабочий зазор: нанесенное покрытие на ферромагнитный материал 10 мм/ на немагнитный материал 3 мм
- документирование результатов контроля
- температурный диапазон от -30ºС до +50ºС
- степень пыле- и влаго-защищенности IР54
- эргономические особенности и малый вес прибора позволяют носить дефектоскоп на поясе или на руке
Области применения дефектоскопа ВД-90НП:
- магистральные трубопроводы
- в цеховых условиях депо и ремонтных заводов РЖД
- судостроительные и судоремонтные верфи
- авиационная промышленность
Информация о неисправностях и способах ремонта дефектоскопов ВД-90НП, работающих по вихретоковому методу. Особенности конструкции.
Вихретоковые устройства состоят из электронного блока на основе программируемого микроконтроллера, датчиков различной конструкции с одной или несколькими катушками индуктивности и направляющих элементов для них, контрольно-измерительного модуля с аналого-цифровым преобразователем для приёмного контура, генератора электромагнитных колебаний, кабеля для датчиков, интерфейса управления, звукового сигнализатора и устройства для отображения информации, порта для связи с компьютером (в современных моделях).
Ремонт приборов для вихретокового неразрушающего контроля ничем не отличается от ремонта другой электронной техники и состоит в выявлении неисправностей конкретной части схемы, нахождения вышедшего из строя элемента и его замены. Из типовых неисправностей следует выделить обрывы кабеля для датчиков, механические повреждения, вызванные неправильной транспортировкой или хранением, неисправности в электронном модуле дефектоскопа.
Мы всегда готовы ответить на вопросы, связанные с ремонтом
и обслуживанием оборудования для неразрушающего контроля,
и сообщить, на каком этапе работ находится ваше оборудование в настоящий момент.
