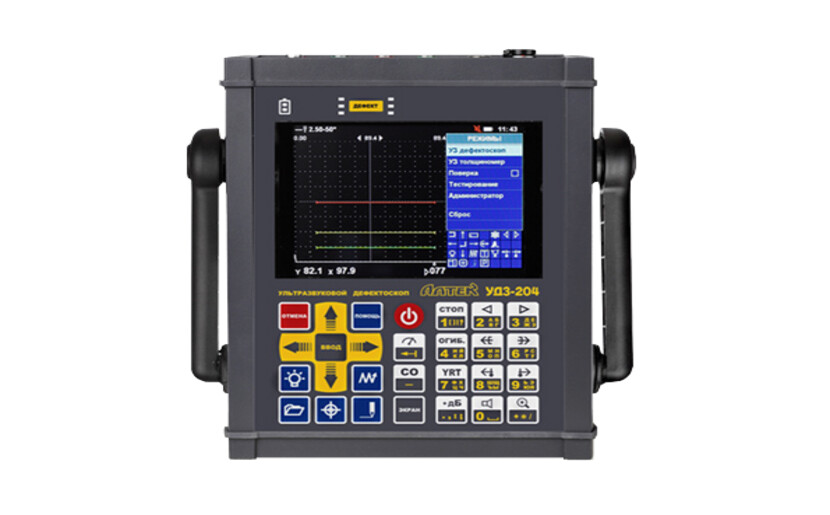

Ремонт дефектоскопа УД3-204

Дефектоскоп обеспечивает выявление дефектов типа нарушения сплошности (трещины, непровары и другие) с измерением и регистрацией в памяти дефектоскопа характеристик выявленных дефектов (амплитуда отраженного сигнала, координаты, эквивалентная площадь и другие) при контроле вручную и (или) с использованием устройств сканирования в соответствии с предварительно созданными и запомненными настройками.

Дефектоскоп может использоваться при монтаже, эксплуатации и ремонте в строительстве, машиностроении, энергетике, металлургической промышленности и других отраслях.

Прибор относится к дефектоскопам общего назначения. По требованию заказчика дефектоскоп может комплектоваться специализированными версиями программного обеспечения для контроля требуемых объектов. Метрологические параметры специализированных дефектоскопов находятся в пределах метрологических характеристик версии дефектоскопа общего назначения. Версия дефектоскопа индицируется на экране дефектоскопа при его включении.

Дефектоскоп является двухканальной системой ультразвукового контроля при контактном способе ввода ультразвуковых колебаний (УЗК). Возможно использование дефектоскопа при иммерсионном способе ввода УЗК.

Для обнаружения различно ориентированных внутренних дефектов в работе дефектоскопа реализуются следующие методы ультразвукового контроля: эхо-, зеркально-теневой и теневой.

Конструктивно дефектоскоп состоит из БЭ, сетевого адаптера, комплекта кабелей и ручных ПЭП, а также по отдельному заказу — зарядного устройства и датчика пути. БЭ включает в себя приемо-возбудитель, устройство обработки и схему обеспечения питания.

• Не работает подсветка дисплея и отсутствует цифровая индикация, необходимо проверить параметры электропитания. В первую очередь следует убедиться в уровне заряда элементов питания и правильности их установки. Также стоит проверить работоспособность сетевого блока питания и кабельных соединений. Если эти меры не помогли, возможно, причина неисправности кроется в электронном блоке. В таком случае рекомендуется обратиться в сервисный центр для проведения ремонта.
• Подсветка дисплея активна, но индикация отсутствует. Вероятно, произошёл сбой в работе процессора. В этом случае необходимо перезапустить прибор, обесточив его на 30 секунд. Иногда такое случается при отклонении температуры окружающей среды от номинальных значений. В этом случае рекомендуется выдержать прибор при нормальной температуре не менее 4-х часов.
• Полное отсутствие сигнала от датчика или повышенный уровень шума. Возможно, это произошло по причине повреждения пьезоэлектрического преобразователя, кабеля или разъёмов для подключения датчика, либо возникли неполадки в электронной схеме. Также  к такой ситуации могут привести неправильно установленные настройки параметров.

• Дефектоскоп не выключается кнопкой или не реагирует на нажатия кнопок (приборы с псевдосенсорными органами управления), возможно, он завис под воздействием статического разряда. Попробуйте обесточить прибор на короткое время и включить его снова. Если проблема повторяется, рекомендуется обратиться в сервисный центр.
• Дефектоскоп автоматически перезапускается в процессе работы или сразу после включения, это может быть связано с тем, что блок питания не выдает нужного напряжения (неисправность БП) или разрядом аккумуляторных батарей. Проверьте напряжение питания на блоке питания и зарядите батареи.
• При нажатии на кнопку включения на короткое время загорается индикатор питания и сразу гаснет и дефектоскоп при этом не включается , попробуйте отключить прибор от сети, вынуть элементы питания на 2-3 минуты, затем включить дефектоскоп снова. Если проблема повторяется, замените батареи и проверьте напряжение питания. Если оно в норме, прибор неисправен и требует ремонта.
