Ремонт дефектоскопа УД2-12

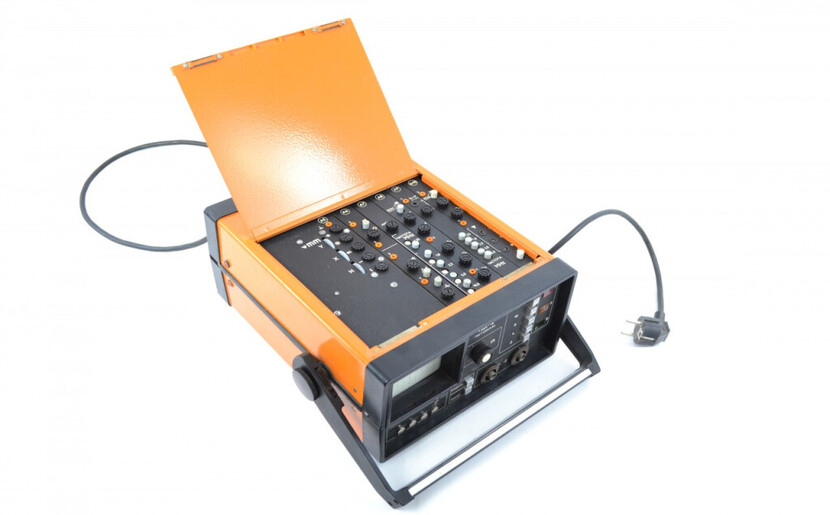

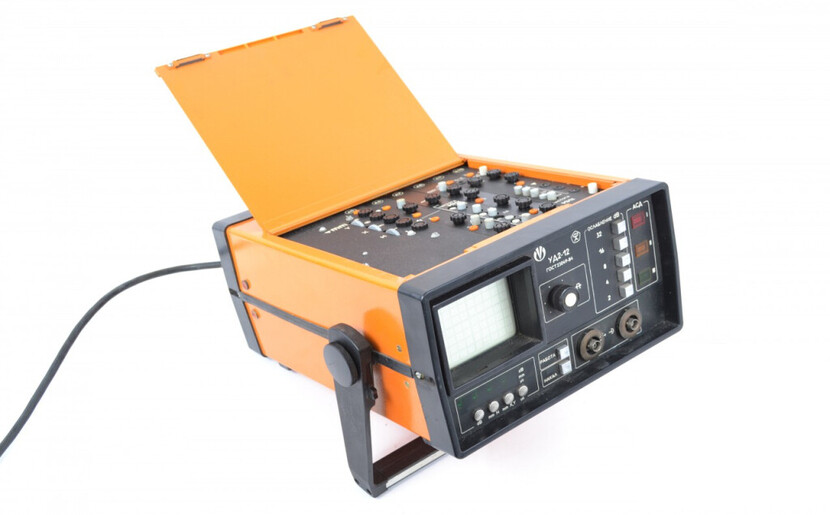

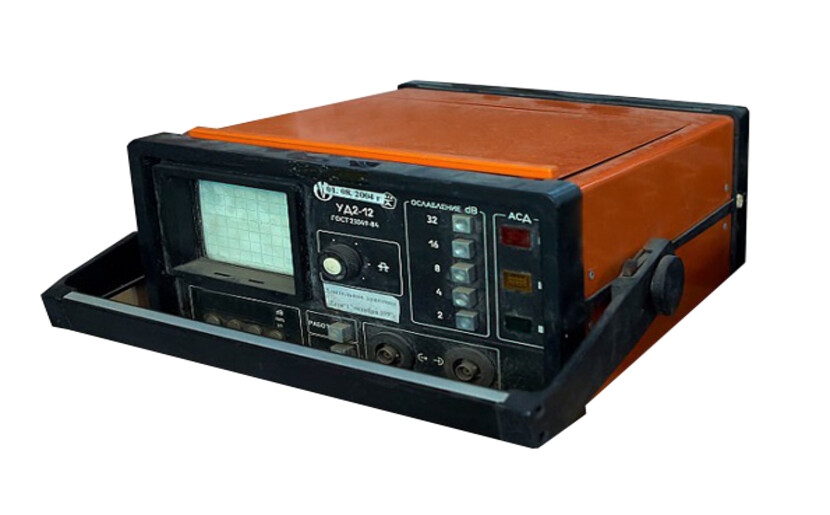

Ультразвуковой дефектоскоп УД2-12 предназначен для контроля продукции на наличие дефектов (нарушение сплошности и однородности материалов, готовых изделий и сварных соединений), измерение глубины и координат их залегания, измерение отношений амплитуд сигналов от дефектов. Реализует эхо-метод, теневой и зеркально-теневой методы контроля.

Ультразвуковой дефектоскоп УД2-12 обеспечивает контроль материалов с затуханием продольных УЗК не более 3,9 дБ/см и со скоростями распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 2240 до 6700 м/с. Диапазон толщин контролируемого материала (по стали) от 1 до 999,9 мм по цифровому индикатору и от 1 до 5000 мм по экрану ЭЛТ.

Дефектоскоп ультразвуковой УД2-12 общего назначения по ГОСТ 23049-84 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Работает на частотах 1,25; 1,8; 2,5; 5,0; 10 МГц.

Дефектоскоп сохраняет работоспособность при контроле материалов и изделий со скоростями распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 2240 до 6700 м/с, при этом допустимое значение затухания продольных УЗК в материалах определяется глубиной залегания, размерами и ориентацией дефектов и не должно превышать 3,9 дБ/см на частоте 2,5 MHz, шероховатостью поверхности Rz не более 250 мкм и радиусом кривизны не менее 100 мм при Ra 2,5 мкм.

• Не работает подсветка дисплея или отсутствует цифровая индикация. Необходимо проверить параметры электропитания: уровень заряда и правильность установки элементов питания, сетевой блок питания и кабельные соединения. Возможно, неисправен электронный блок. В этом случае УЗК аппарат необходимо направить в сервисный центр для ремонта.
• Подсветка дисплея активна, но индикация отсутствует. Скорее всего, произошёл сбой процессора. Необходимо перезапустить устройство, обесточив его на 30 секунд. Иногда это происходит из-за того, что температура окружающей среды выходит за пределы номинальных значений. В этом случае необходимо выдержать устройство при нормальной температуре не менее 4 часов.
• Не поступает сигнал от датчика или уровень шума слишком высокий. Это может быть связано с повреждением пьезоэлектрического преобразователя, кабеля или разъёмов для подключения датчика, а также с неполадками в электронной схеме. К такой ситуации может привести неправильная настройка параметров.

• Дефектоскоп не выключается кнопкой или не реагирует на нажатия любых кнопок (устройства с псевдосенсорными органами управления). Возможно, устройство зависло под воздействием статического разряда. Попробуйте на короткое время  обесточить прибор и снова включить его. Если регулярном повторении проблемы, рекомендуется обратиться в сервисную службу.
• Автоматический перезапуск дефектоскопа во время работы или сразу после включения. Это возможно, если блок питания не выдаёт нужное напряжение (неисправность БП) или из-за разряда аккумуляторных батарей. Проверьте напряжение питания на блоке питания, зарядите батареи.
• При нажатии на кнопку включения на короткое время загорается индикатор питания и гаснет. При этом дефектоскоп не включается. Тогда попробуйте отключить устройство от сети, выньть элементы питания на 2–3 минуты, затем снова включите дефектоскоп. Если проблема повторяется, замените батареи и проверьте напряжение питания. Если оно в норме, устройство неисправно и требует ремонта.
